饮料生产线都有哪些设备（需根据实际情况而定）

饮料生产机械概述

    饮料设备是指用于制造各种饮料的设备，一般由许多设备组成生产线加工各种饮料，如水处理设备、冲瓶机、灌装机、封口机、杀菌设备、CIP就地清洗机、过滤设备、包装设备等等。

    饮料生产线必备的重点设备为：水处理设备、调配设备、杀菌设备、灌装封口设备、包装设备。具体生产线所需设备需要根据客户的实际情况配置。欢迎电话咨询：闻经理 13592654176

饮料生产线杀菌设备

    杀菌，是饮料加工的一个重要环节。饮料杀菌与医学上和生物学上的杀菌有一定区别。饮料杀菌有两种含义：一是要求杀死饮料中所污染的致病菌、腐败菌，破坏食品中的酶而使饮料在特定环境中，如密闭的瓶内、罐内或其他包装容器内，有一定的保存期；二是要求在杀菌过程中尽可能地保护饮料中营养成分和风味。所以，经杀菌后的饮料属于商业无菌。

饮料杀菌的方法有物理杀菌和化学杀菌两大类。

化学杀菌法是使用过氧化氢、环氧乙烷、次氯酸钠等杀菌剂。由于化学杀菌存在化学残留物等影响，当代食品杀菌法趋向于物理杀菌法。

物理杀菌法分为热杀菌法和冷杀菌法。

热杀菌法又分为是热杀菌法、干热杀菌法、微波杀菌法和远红外线加热杀菌法。

冷杀菌法分为紫外线辐射杀菌法、电离辐射杀菌法和冷冻杀菌法。在湿热杀菌方法中，有巴氏杀菌法、高温短时杀菌法和超高温瞬时灭菌法之分。所谓巴氏杀菌（pasteurization)是低温长时间杀菌法，杀菌温度低于100℃，保温时间是30min。高温短时杀菌法（HTST），杀菌温度一般在100℃一下，如牛奶的HTST杀菌温度为85℃，保持15s以上。超高温瞬时灭菌法（UHT），杀菌温度在120℃以上，仅保持几秒钟。HTST和UHT杀菌法，不但效率高，而且食品的结构和外观及营养和风味的保存都较其他杀菌方法好。

根据上述的杀菌方法而相应发展起来的饮料杀菌设备种类较多，以被处理物料的形态分类分别有以下三种：

（1）流体饮料的杀菌设备

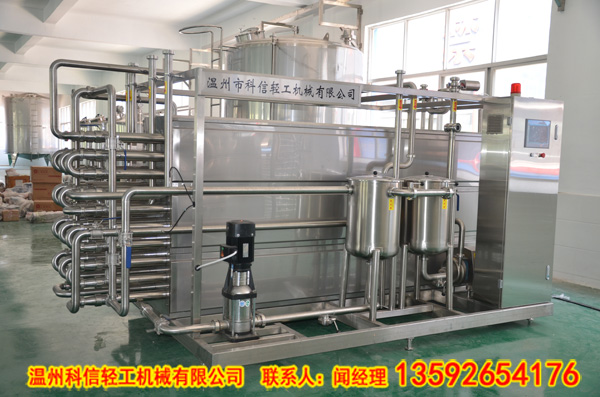

流体饮料指未经包装的乳品、果汁等物料。处理这类物料的杀菌设备又有直接式和间接式之分。直接式是以蒸汽直接喷入物料中进行杀菌。间接式是用板、管热换器对饮料进行热交换进行杀菌。

（2）罐装饮料的杀菌设备

    罐装饮料及瓶装饮料等有包装容器的饮料，处理这类物料的杀菌设备根据杀菌温度不同可分为常压杀菌设备和加压杀菌设备。

常压杀菌设备的杀菌温度为100℃以下，用于pH值小于4.5的饮料产品杀菌。用巴氏杀菌原理设计的罐头杀菌设备属于此类。

加压杀菌设备一般在密闭的设备内进行，压力大于0.1MPa，温度常用120℃左右。

常压和加压杀菌设备在操作上亦可分为间歇式和连续式。根据杀菌设备所用热源不同又可分为直接蒸汽加热杀菌设备、加水加热杀菌设备、火焰连续杀菌机等。

（3）使用电磁波的物理杀菌设备

该类杀菌设备是使用微波、远红外线、紫外线等物理辐射进行加热杀菌的，是一种有开发前途的杀菌设备。

全自动洗瓶机

     全自动洗瓶机根据不同情况分为不同的类型：从进出瓶方式可分为双端式和单端式；从瓶套的传送方式可分为连续式和间歇式；从机器处理瓶子的方式可分为喷射、刷洗和浸泡式。

下面主要按洗瓶方式介绍一下。

（1）喷射式洗瓶机 包括对瓶子的内外冲洗。喷头的中心必须对准瓶子的中心。这种型式特别适用于皇冠盖的冲洗，因为该瓶颈较小，一般只有5mm左右，用其他型式的洗瓶机很难清洗瓶内脏物。洗涤剂的喷头应采用高压式。但这种洗瓶方式极易生成泡沫，除去商标也较困难。另外，由于洗液和空气中的二氧化碳作用，浓度会很快降低，能量消耗也较大。

（2）浸泡式洗瓶机 先进行一次或数次热水喷射冲洗，然后在不同温度的洗涤槽中连续将瓶子淹没（充填后倒空）进行洗涤或消毒。在最后一次淹没后，再用热水和冷水喷射冲洗几次以冲去洗液。合乎要求的浸泡式洗瓶机还用得很少。

（3）浸泡与刷洗式洗瓶机 它是通过浸泡于刷洗结合进行清洗瓶子的。这是一种刷洗瓶壁有效地清洗方法。过去多年来用的是毛刷，由于易掉毛，寿命较短，同时因刷子里易藏污垢而影响刷洗质量。有些国家采用合成材料作刷子，使用效果较好。这种洗瓶机洗刷部分的结构比较复杂，因为刷子和瓶口必须对准才能进入瓶子，所以使用这种型式也并不多。

（4）浸泡与喷射式洗瓶机 它综合了浸泡与喷射的优点，有一个或多个浸泡槽和较多的喷射部分，喷头多为高压式。有的认为，当喷射部分多到一定程度时可代替两个喷射槽，高压喷射的清洗效果则可以相当于用刷子刷洗。

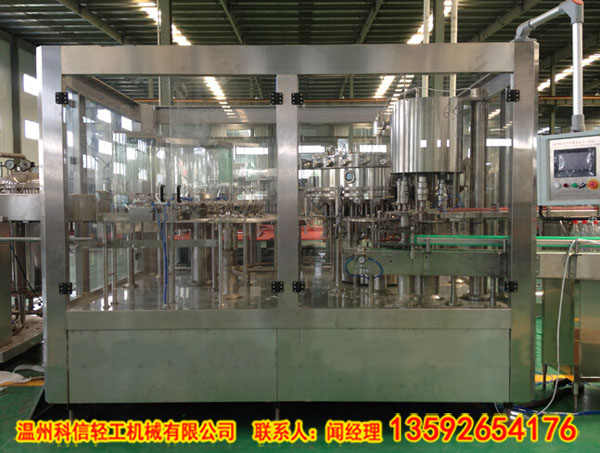

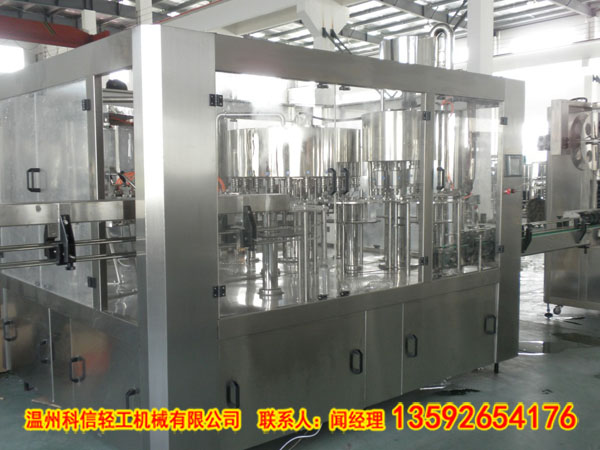

灌装机械

从对物料的包装角度可分为：液体灌装机、膏体灌装机、粉剂灌装机、颗粒灌装机等；从生产的自动化程度来讲分为：半自动灌装机和全自动灌装生产线；从灌装物料含气与否可分为等压灌装机、常压灌装机和负压灌装机。
（一）等压灌装机

等压灌装机一般是在贮料箱中保持一定的灌装压力，当待灌容器进入灌装机后，先对容器充气，气体可以是压缩空气，也可以用二氧化碳气，以二氧化碳气为好。当容器内压力和贮料箱压力一致时，即随料液的自重通过开启的灌装阀灌装。在灌装过程中，容器内的气体要顺利地导出，回到贮料箱内或气室内。　在汽水、小香槟及啤酒的灌装中，大多是采用等压灌装，其过程如下：

（1）初始位置 瓶子还未接触灌装阀，所有的气体和液体通道都处于关闭状态。

（2）充气压力 瓶子和灌装阀罩一起上升到预定位置，这时回转拨叉将充气阀打开，压力气体从环形贮料缸通过充气通道进入瓶子。

（3）注液回气 当瓶内压力达到贮料缸的压力时，液阀自动打开，料液须由分流伞沿瓶壁流下，同时，在瓶内被置换的压力气体通过回气管返回注液缸，当瓶内液面达到回气管的下端口时，注液结束。

（4）阀门关闭 回转拨叉将压力气体阀和液阀关闭。

（5）充气 顶部充二氧化碳阀打开，二氧化碳或其它惰性气体从环形槽充入瓶中，将瓶颈处空气赶走。

（6）压力释放 压力释放阀打开，瓶中的压力经过在压力释放通道中的针阀，逸出至环形槽。

（二）常压灌装机

很多饮料，如果汁、乳性饮料，以及汽水二次灌装中的糖浆，它们本身不含二氧化碳，一般采用常压灌装机。

常压灌装机主要由灌装系统、进出瓶机构、升降瓶罐机构、工作台、传动系统等组成，用于灌装不含气的液体，这类灌装机一般为回转式。

在传动系统作用下，转轴带动转盘和定量杯一同回转，液料从贮料筒经管道靠自重流入定量杯内。在凸轮作用下瓶托带动瓶子上升。当瓶口顶着压盖盘上升时弹簧压缩，此时滑阀就在活动量杯的内孔向上滑动。随着转轴回转，已定良好的量杯已转离进料管下方，进入灌装位置。当滑阀上升使进液孔打开时液料便流入瓶内，瓶内气体从压盖盘下表面的四条小槽排出，完成一个瓶子的灌装任务。随着转盘转动，定量杯逐次进入正下方完成定量工作，当转离定量位置，进入灌装位置时又开始灌瓶，如此反复连续不断地工作。

（三）负压灌装机

它常称为真空式灌装机。这种灌装方法是使贮料箱内处于常压，在灌装时，只对瓶内抽气使之形成真空，到一定真空度时，液体靠注液箱与容器间的压差作用流入瓶中，完成灌装。它主要用于不含气的液体灌装，如果汁类。由于在真空下灌装，所以当瓶罐破漏时就停止灌装，可减少损失。但在真空下，对某些带有芳香的液体，要损失一些香味

负压灌装法对于瓶子规格要求较严，因为它的定量由灌装嘴深入瓶子的深度来确定，瓶的容积直接影响定量准确度。但因调整容易，仍被广泛应用。

CIP清洗系统

CIP为 clean in place（洗涤定位）或in-place cleaning（定位洗涤）的简称。其定义为：不用拆开或移动装置，即可用高温、高浓度的洗净液，对装置加以强力的作用，把与食品的接触面洗净的方法。

因此，CIP即为完全不用拆开机械装置和管道，即可进行刷洗、清洗和杀菌。在清洁过程中并能合理地处理洗涤、清洗、杀菌与经济性，能源的节约等关系，是一种优化清洗管理技术。CIP装置适用于流体物料直接接触的多管道杀菌机械装置，如果汁饮料、乳品、浓缩果汁、豆浆等。采用就地清洗（即CIP清洗）是饮料生产厂普遍使用的方法，是产品质量的保证。清洗的目的是清除设备及管壁上的残留物，保证达到卫生指标。在一般情况下，连续使用6∽8h必须进行一次清洗。在特殊情况下，当发现生产能力显著降低时，应立即进行清洗。

清洗的目的是去除粘附于机械上的污垢，以防止微生物在其间滋长。要把污垢去掉，就必须使清洗系统能够供给克服污染物质所需的洗净能力。洗净能力的来源有三个方面，即从清洗液流动中产生的运动能，从洗涤剂产生的化学能，清洗液中的热能。这三种能力具有互补作用。同时，能力的因素与时间的因素有关。在同一状态下，洗涤时间越长则洗涤效果越好。

CIP有如下优点：

（1）能维持一定的清洗效果，以提高产品的安全性；

（2）节约操作时间和提高效率，节省劳动力和保证操作安全，节约清洗用水和蒸汽；

（3）卫生水平稳定，节约清洗剂的用量；

（4）生产设备可大型化，自动化水平高；

（5）增加生产设备的耐用年限。
